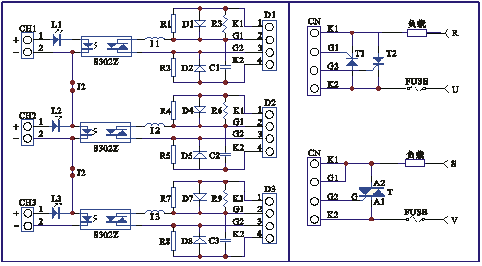

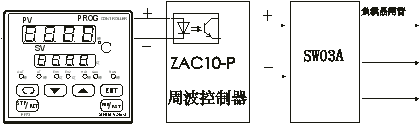

SW03A設計上采用金曼頓小型功率擴展固態繼電器，驅動三路單相或三相大功率反并聯晶閘管或雙向晶閘管。輸入電平和日本島電占空比（P型，SSR）調節輸出類型儀表兼容，例如：SR90、SR1/3/4等系列。其安裝方式為DIN標準導軌或四孔螺絲。輸入使用UL標準的電力接線端子，輸出使用可拔插端子，方便用戶使用。220V AC和380V AC下均可工作，配套S302Z擴展固態繼電器（無阻容吸收回路）。參照電路原理圖，在前級固態繼電器導通時，強制后級大功率晶閘管導通，對后級晶閘管無特殊要求。以通道一為例，電路中元件的具體作用如下：I1是前級固態繼電器的限流電感；R1、R2為陰極電阻，用于提高靜態dv/dt；C1、R3為阻容吸收回路；L1為輸入指示發光二極管；每路固態繼電器要求輸入不小于4V，驅動電流不小于15mA（最大不超過30mA）。出廠為J1，J2短路的三相工作方式，此時僅保留L1發光二極管作為輸入指示。J1、J2開路為三個獨立的單相。端子D1- D3可參照電路原理圖接線。此外，當驅動兩支單向晶閘管時，可安裝兩只反向保護二極管D1- D8（1N4007）。內部的阻容吸收元件為180Ω和0.1μF，也可根據實際負載情況外配阻容吸收器。

常見的故障及排除：

A∶存在某種情況，由于后級大功率晶閘管（特別是雙硅），當小固態繼電器導通時，后級的晶閘管未能及時導通，造成前級過大的電流，將前級限流電感或前級固態繼電器燒毀。

B∶不接后級的晶閘管時，輸入12V電壓，用指針萬用表電阻擋可測出前級固態繼電器的好壞。

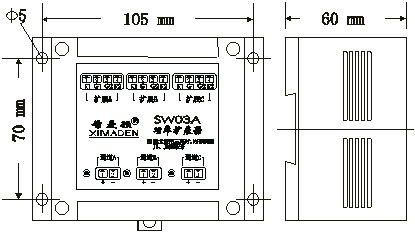

≡尺寸圖≡
